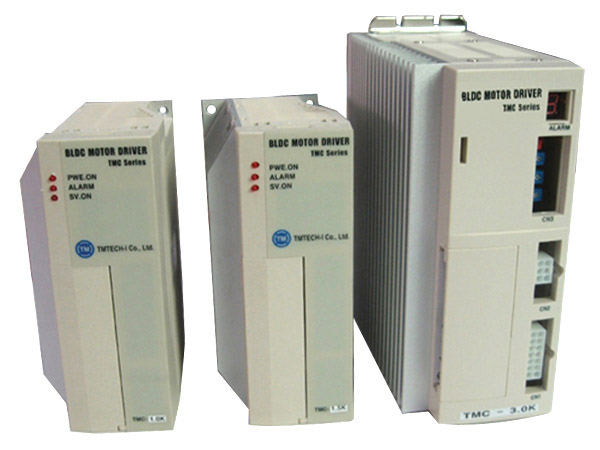

[드라이버/컨트롤러] TMC-A10-N / BLDC모터 컨트롤러

(해외배송 가능상품)
기본 정보
상품명 [드라이버/컨트롤러] TMC-A10-N / BLDC모터 컨트롤러
판매가 449,070원
수량 수량증가수량감소

개인결제창을 통한 결제 시 네이버 마일리지 적립 및 사용이 가능합니다.

상품 옵션
같이 사용하는 모터 RPM

옵션선택

(최소주문수량 1개 이상 / 최대주문수량 0개 이하)

사이즈 가이드
상품 목록
상품명 상품수 가격
[드라이버/컨트롤러] TMC-A10-N / BLDC모터 컨트롤러 수량증가 수량감소 449070 (  )
옵션 정보
TOTAL (QUANTITY)0 (0개)

할인가가 적용된 최종 결제예정금액은 주문 시 확인할 수 있습니다.

대량구매문의

이벤트








TMC-A10-N

AC DRIVER 사양표



TMC-400W
TMC-750W
TMC-1.0KW
TMC-1.5KW
기본사양
정격 전류[A]
1.5
2.8
4.0
5.8
최대 전류[A]
3.7
7
10
14.5
제어 기능
속도 제어
제어 방식
구형파 PWM 제어
외형치수[mm]
78(W) x 170(H) x 141(D)
속도제어 범위
300RPM-5000RPM
입출력 사양
시퀸스 입력
F/R(Direction), SVON, BRAKE, 알람RST
오픈 콜렉트 출력
SPEED PULSE OUT, 알람OUT
내장기능
보호 기능
과전류(250%), 홀센서 이상
상태 표시
전원 LAMP, 알람 LAMP, SVON LAMP



BLDC DRIVER 결선도



기능설명

POWER ON LED CN1 단자에 AC220V의 전원을 연결하면 PWE LED가 점등 됨
ALARM ON LED 홀센서의 결선에 문제가 있거나 MOTOR에 과전류가 흐를 때 ALARM LED가 점등됨
SVON LED CN3의 5번과 24GND와 연결되면 DRIVER는 READY가 되며 SVON LED가 점등됨
SPEED VOLUME MOTOR의 속도를 조절하는 가변저항으로 10K OHM 사용바람
F/R 접점 CN3의 4번 PIN으로 OPEN일 경우에는 MOTOR가 CCW 방향으로 운전되며 24GND와 연결될 경우에는 MOTOR가 CW 방향으로 운전됨 회전방향은 MOTOR의 축 방향에서 바라볼때 입니다
SVON 접점 CN3의 5번 PIN으로 24GND와 연결될 때 DRIVER가 READY 상태가 되며 SVON LED가 점등되고 SPEED VOLUME에 의하여 MOTOR가 회전하게 됨
BRAKE 접점 CN3의 6번 PIN으로 24GND와 연결이 되면 회전중인 MOTOR은 급정지를 하게 된다. E-STOP와 같은 역할을 하게 되나 자주 사용하면 DRIVER에 무리가 갈 수 있으니 사용을 자제하시기 바람
알람 RESET 접점 CN3의 12번 PIN으로 MOTOR의 과부하나 홀센서의 고장으로 인하여 알람이 발생될 경우에 이를 해제 하고자 할 때 24GND와 연결하면 됨
SPEED PULSE OUT 이단자는 출력단으로 OPNE COLLECTOR 이며 CN3의 COM단자와 같이 사용되고 1회전/6PULSE가 출력됨
ALARM OUT 이단자는 출력단으로 OPEN COLLECTOR 이며 CN3의 COM단자와 같이 사용되고 평상시에는 CLOSE이며 DRIVER에 알람발생시OPEN 됨



입ㆍ출력 형태





단자대와 제어용 가변저항 위치 및 기능 설명



- 배치도

- 기능설명

CN1 AC 입력 CONNECTOR
CN2 MOTOR로 연결되는 CONNECTOR
CN3 I/O가 연결되는 CONNECTOR
VR1 전류 제한용 가변저항으로 CCW방향이 정격전류의 200%로 SETTING 되어 있으며 사용 용도에 따라 CW방향으로 돌려 전류 값을 키울 수 있으나 과도 한 증가는 MOTOR 및 DRIVER를 소손할 수도 있으므로 사용자는 제조사의 기술 자문을 얻기 바람
VR2 MOTOR의 최대 RPM설정용으로 CW방향으로 돌리면 RPM이 증가하고 CCW 방향으로 돌리면 RPM이 감소하는데 공장출하 시 MOTOR의 정격 RPM으로 SETTING 되어 출하됨
VR3 이 DRIVER는 MOTOR의 RPM을 외부의 속도 조절용 볼륨과 내부의 속도 조절용 볼륨으로 가변 할 수 있도록 설계되어 있으며 VR3는 내부속도 조절용 볼륨으로 CCW방향이 감소하고 CW방향이 증가 합니다. 이때, 위의 배치도에서 JP1과 JP2의 JUMPER를 변경해야 하는데 외부 볼륨 사용 시 JP1과 JP2의 1번과2번을 JUMPER하고 내부 볼륨사용 시 JP1과 JP2의 2번과3번을 JUMPER해 줍니다.
VR4 MOTOR의 가감속 조절용으로 CW방향이 가감속이 짧게 하며 CCW방향이 가감속을 길게 조정되도록 설계되어 있습니다.



DRIVER 및 취부홀 SIZE





※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.
    데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
